BI仪表板:性能提高

化繁为简

仪表盘设计时应尽可能减少纯粹的数据表格部件的使用,表格过于细节,不够一目了然呈现全局,仅适合组织量化数据。虽然在数据检索上,数据表格的成行与成列表现更为优异,但在Excel中的操作,这类表格较易被鼠标选中,尤其是含有函数公式时,误操作所致的破坏更加致命。如果使用表格部件是必需的,那么如图15.4-3案例,配合Excel条件格式的图标集、数据条和迷你图来展示数据更加具有价值。

迷你图仪表板案例

图15.4-3 迷你图仪表板案例

从草图入手

保持最少的显示对象数目,尽可能少地使用图表对象,仪表板中包含太多部件,可视化效果就会使数据重要性降低,视觉中的重点不再是数据。多层仪表板的嵌套将导致使用者打开Excel工作簿的时间被加长,且工作簿的稳定性降低,使用起来反应迟钝。有多个按钮、复选框的触发器仪表板,将会增加Excel工作簿自动重算的频度,表格/图表部件和/或面板集受此影响,重绘会有延滞,进而影响使用感受。所以设计伊始请从草图开始,非常有必要,这样做的好处是可以更好地规划仪表板,以确保主要的脉络都已经被理清,减少那些不必要的内容,图15.4-4的案例即是一个这样的草图手稿。

一份BI仪表板设计手稿案例

图15.4-4 一份BI仪表板设计手稿案例

层次清晰

对于涉及具有层级表达的仪表板而言,处理好部件间或分组部件的相互关系其实并不是太容易,尤其层级关系。图15.4-5的案例是一个树状结构,此类应用多为杜邦分析法的延伸应用,可通过Excel的数据条来实现,也可使用VBA的工作表事件,将单元格设定为触发器来进一步使用。当然此类应用中,每个分层也可使用不同的图表部件,但是这种仪表板应用在Excel的整体空间布局上非常难以处理,故并不建议。

一个树状结构的BI仪表板

图15.4-5 一个树状结构的BI仪表板

BI仪表板:细节处理

1.布局将仪表板设计为显示器的一屏大小比较适合,在版面中切勿有大量空白,除公司标志外,切勿使用与数据无关的任何图片。图表部件和非图表部件的外观比例控制在4∶1、1∶3或2∶1。数据标记除使用图标外,也可使用颜色警示以及文字;交互部件的使用不易过多,一般在一个单一仪表板报表中使用的个数不宜超过5个。

2.数据:不论何种类型的仪表板,在仪表板的图表部件中都应该有一个目标基线,缺少了当前数据的参考会令使用者不知状况如何。重要的数据应该被突出强调,比如那些超标或未达标的数据。交互性的功能需要考虑整体数据动态变化,不应该将其应用到仅是一个图表部件的联动上。

3.图表:应用到仪表板的图表要保持简单易懂,这样也可实现仪表板简洁的界面外观。单一图表部件,一般在视觉中可见的图表类型需要尽量保持只有一个,在仪表板中使用较为复杂的组合图表并不是一个好主意。仪表板中要尽量避免使用饼图和环形图,以及三维类型图表。

4.格式:在仪表板上出现的数据,笔者建议均采用右对齐,可方便比较。勿使用饱和度和亮度过高的色彩,也请勿使用背景色。特别要避免使用Excel 2007和2010的视觉特效渲染,这对仪表板没有丝毫的帮助,反而是严重的视觉干扰。表格、图表的网格线如果不起分割和提示作用,应该被剔除,即便需要采用,也应该将其设置为淡色,以免在视觉中割裂部件。图表部件也不建议加阴影,容易分散注意,其次三维类型的图表切忌使用在仪表板中。

BI仪表板:典型应用

使用Excel制作仪表板是一个相对较为复杂的图表工程,这个工程的优劣有时关乎成本增加或是判断失误。“千里之堤毁于蚁穴”,所以有一些制作的关注焦点和细节需要特别留意。

除本书15.3-1案例的决策型仪表板外,仪表板根据使用目的的不同,还包括预警型和分析型两类常见仪表板。

预警型

这类仪表板以警戒当前数据的定性指标为主要目的,比如正常、警戒、异常,多采用和交通灯的红、黄、绿三色来进行提示。常使用在数据监控领域,比如工业控制,当数据的指标脱离了预定的控制基线时,红灯将亮起,图15.4-1就是一个这样的案例。

预警型仪表板案例

图15.4-1 预警型仪表板案例

分析型

分析仪表板以检视当前数据,通过各类数据组合来发现值得探究的现象或趋势,并结合额外数据及工具进行综合性分析为主要目的。此类仪表盘应用中多借助使用模型,比如财务的量本利盈亏平衡点分析、最佳经济订购量等模型。该类仪表板也多使用XY散点及气泡图表部件来展示数据,这两类图表部件多使用在趋势分析上,图15.4-2的案例就是一个典型应用。

分析型仪表板案例

图15.4-2 分析型仪表板案例

BI仪表板:关联

当在仪表板中使用了层级关系后,就必须使用交互的方法来使不同的层次关联在一起。在Excel中我们可以借助工作表控件和部件本身来完成交互,在仪表板中,此类交互往往需要牵一发而动全身,一个触发事件需要使多个图表部件的数据展示发生变化。

联系

1.切换

提供快捷简单的方法,来方便使用者通过鼠标单击的方式切换图表部件的不同数据显示。尤其是当仪表板包含多个面板时,需要添加切换选择按钮或链接,以方便使用者在不同面板间切换。在Excel中可以使用工作表控件按钮或是图表部件的VBA鼠标单击事件来实现。

2.检索

当某个部件或层级是另一部件和层级的细化说明时,需提供可供使用者选择的相关筛选触发器,以便对某个图表部件或层级进行数据展示的切片或是截段。在Excel中,下拉选框、滚动条都可以完成这些操作。笔者在第14章提供的滑块控件,可协助获取某一范围区间或时间跨度的数据。

交互

1.简化

在选择和使用按钮、列表框、滑块等控件时,要考虑到尽量简单,并有意减少使用的个数,不要把仪表板变成数据游戏的道具。交互体验越是繁杂,使用者获取到的信息就越少,甚至有时会严重影响使用者的决策判断。

2.自然

仪表盘设计时应充分考虑使用者将如何使用这些交互,其应该可以方便地从多个维度去解释数据。站在使用者的角度去考虑:单击按钮、链接等应该有怎样的外观,并通过使用者眼球和鼠标单击的动线设计来决定其放置位置,使作业流程无缝嵌入到仪表盘,具有自然流畅的使用感受,这样使用者的关注焦点就被锁定在了数据上。

3.接口

使用Excel来实现仪表盘的交互时,不同图表部件间的关联关系都是通过函数公式或定义名称完成。规划和设计这些公式时,必须要考虑仪表板的升级和维护作业,将公式设计得简单易读将会是省时省力的一个好习惯。

案例

图15.3-1是在图15.2-1仪表板案例基础上添加了交互控件的效果,其中滚动条用来使6个仪表盘显示具体到某个月的数据,下拉列表框则用来切换6个仪表盘显示特定的销售数据,同时两个条形图也和这两个控件关联。笔者在第14章提供的滑块控件和4个折线图关联,4个折线图同时和当前选中商品相关联,6个商品的数据切换,则使用仪表盘的VBA图表事件来完成。以下是详细制作步骤:

在图15.2-1案例基础上增加了交互的效果

图15.3-1 在图15.2-1案例基础上增加了交互的效果

1.在“Test1”工作表6个仪表盘下方添加如图15.3-1所示的滚动条工作表控件,该控件和“Q17”单元格相关联,如图15.3-2所示。

制作步骤1~3图示

图15.3-2 制作步骤1~3图示

2.在“Test1”工作表单元格区域“M17:O17”间增加下拉列表框工作表控件,数据源区域为“商品1”仪表盘下方的“C11:D13”单元格(如图15.3-3所示),并和单元格“L17”相关联,将单元格区域“K17:Q17”设置和图15.3-2所示一致。

制作步骤2图示

图15.3-3 制作步骤2图示

3.合并“Test1”工作表“C17:I18”单元格,并添加如下公式:

=TEXT(OFFSET(Data!$J$5,$Q$17,0),”yyyy-mm”)&”月”& CHOOSE($L$17,”零售”,”批发”,”网络”)&”数量比”结果如图15.3-2所示。

4.依次键盘Ctrl键,将“Test1”工作表6个仪表盘名称更改为“Chart 1”…“Chart 6”,在VBE中添加如下代码段,以完成仪表盘为触发器的设定:


程序代码:15.3-1 ChartClass类模块XChart_MouseDown 图表鼠标单击事件



程序代码:15.3-2 模块1中的XChart_MouseDown 将仪表盘和类模块关联



程序代码:15.3-3 模块1中的XChart_MouseDown 释放仪表盘和类模块的关联


:此处设定显示比例的目的是笔者在第14章提供的滑块控件在激活类模块关联时,非100%显示比例时,该控件的外观大小会改变。

5.在VBE中添加如下代码段,以完成图表事件类模块初始化和释放关联到工作簿的打开与关闭事件中:


程序代码:15.3-4 工作簿打开事件


:此处Application.OnTime是因为Workbook_Open事件发生时,直接执行将仪表盘和类模块的关联往往不起作用,所以需要待Excel工作簿完全被加载。


程序代码:15.3-5 工作簿关闭事件


6.依次设定“Test1”工作表的B4、K4、T4、AC4、AL4、AU4这6个单元格的条件格式如图15.3-4所示:

图15.3-4 仪表盘是否选中的条件格式

7.依次设置“Chart”工作表E5、G5、I5、K5、M5、O5单元格和E7、G7、I7、K7、M7、O7单元格的公式,该公式可参见图15.3-5箭头所指位置,不同商品请注意公式中OFFSET函数的rows参数:129所乘系数依次为0~5。如图15.3-5所示:

仪表盘是否选中的条件格式

图15.3-5 仪表盘是否选中的条件格式

8.在“Test1”工作表中依次设定仪表盘相对应的数据状态标示,图15.3-6以“商品1”为例说明了相关设定,其他5个仪表盘的设定与此相仿。

仪表盘是否选中的条件格式

图15.3-6 仪表盘是否选中的条件格式

9.在“Test1”工作表“T19:BB19”单元格区域中添加笔者在第14章提供的滑块控件(在窗体控件的其他控件中查找控件),并设置“AZ17:BC17”单元格区域外观样式如图15.3-7所示。在VBE中添加如下代码段:

图15.3-7 制作步骤9图示


程序代码:15.3-4 Test1工作表的ctlRangeSlider1_Change 滑块滑动事件


:此处没有使用控件ctlRangeSlider1_Scroll的事件,是因为滑动过程频繁的Excel函数公式的自动重算,会导致执行效率低下。

10.合并“Test1”工作表“T17:AD18”单元格区域,并添加如下公式:

结果如图15.3-8所示。

图15.3-8 制作步骤10图示

11.合并“Test1”工作表“C33:J34”单元格区域,并添加如下公式:

结果如图15.3-9所示。

图15.3-9 制作步骤11图示

12.添加如下定义名称:

13.修改以下图表的SERIES公式:

不同商品的数量对比

系列1:=SERIES(Test1!$C$17,Data!$B$6:$B$11,Test1!Adata,1)

系列2:=SERIES(,Data!$B$6:$B$11,Test1!Y1Max,2)

3类销售数量对比

系列1:=SERIES(“数量比较”,Data!$D$5:$F$5,Test1!Bdata,1)

系列2:=SERIES(,Data!$D$5:$F$5,Test1!Y2Max,2)

零售数据

系列1:=SERIES(,Test1!XData,Test1!Y1Data,1)

系列2:=SERIES(,Test1!XData,Test1!Y2Max,2)

批发数据

系列1:=SERIES(,Test1!XData,Test1!Y2Data,1)

系列2:=SERIES(,Test1!XData,Test1!Y2Max,2)

网购数据

系列1:=SERIES(,Test1!XData,Test1!Y3Data,1)

系列2:=SERIES(,Test1!XData,Test1!Y2Max,2)

平均单价

系列1:=SERIES(,Test1!XData,Test1!Y4Data,1)

系列2:=SERIES(,Test1!XData,Test1!Y3Max,2)

14.向商品1的仪表盘图表中添加一个矩形,并将其拖曳到大小与绘图区相同,设置为无边框,透明度100%,然后修改其名称为“点击查看商品1细节数据”。选中并复制到其他5个仪表盘,同时根据仪表盘对应的商品名修改矩形名称。

:此处使用矩形的目的是,当鼠标指向仪表盘时提供反馈给使用者去单击仪表盘,切换不同商品的详细数据,但在Excel 2007中该方法无法提供反馈。

学习思考


特别说明:

1)该案例并未包含目标值参考基准线,仪表盘的数据状态都是和历史最佳状态相比较的结果,现实使用中,这个比较基准应该是动态给出的。

2)这个案例由于要考虑多个版本的兼容问题,并没有过多美化,如果借助2007和2010可进行适当美化。

3)使用时需特别注意笔者提供的滑块控件的使用限制。

BI仪表板:层级

使用Excel创建仪表板报表,应该能够清晰地表达数据、结构、布局和格式。使用分组和面板将仪表板定制为多个层次,这将会减少仪表板部件间的相互干扰,帮助使用者对数据进行解读。同时使仪表板结构更加富于弹性,包含更多综合信息。

布局

1.位置:由于仪表板所含信息的多样性,使大多数使用者在浏览和使用仪表板报表时,只会寻找自己所感兴趣的内容。切勿使仪表板失去关注焦点,将核心仪表板元素置于首要位置,这个位置要符合使用者的阅读习惯,放置位置同时要考虑到使用者了解仪表盘分层信息时的流程顺序,因此眼球的动线设计在仪表板设计上显得更加重要。

2.反馈:需要清楚地告诉使用者:当前看到的信息关乎什么内容,并且状况如何。这些内容应该使用文字来进行必要的辅助说明,可以是图表部件的标题,或是Excel单元格的批注。当然也可以使用图表鼠标悬停时的详细数据点数值说明。

层次

1.分组:通过将同类同级的仪表板部件组织在一起,然后使用分组框的形式将不同的部件进行区隔,这种区隔就完成了部件的分组。这些不同的分组构建出了不同的表达层次,每个分组可能会是另外一个分组部件的细化,也可以会是另一个视角的数据解读。分组框可以使用单元格来完成,也可以借助Excel的分组框工作表控件来完成,但不建议使用自选图形。

2.面板:通过向仪表盘添加面板也可创建层。Excel提供的最佳面板集是工作表,每个工作表可以视为一个面板集,面板间的切换可以使用超链接的方式来完成。除此外也可以采用和图14.4-7案例相同的方法,使用切换按钮来实现,这样的实现需要使用VBA。整体而言,使用面板会使仪表板变得更加复杂,尤其是在Excel工作表间使用时需要特别谨慎。

样式

1.尺寸:仪表板的部件尺寸,同组或同层应该保持一致。这有利于使用者在视觉中将其归集为一类来处理。同组内的元素间隔尺寸应该保持一致,不同组间应该有较为明显的间隔。

2.格式:仪表板上的同组元素,外观设置保持同一格式化样式,同时确保这些元素彼此间的自然对齐,有助于使用者快速捕获展示信息中最为关键的那部分信息。

3.效果:图表部件中切勿使用过多的效果,尤其是Excel 2007/2010的各类渲染效果,因为视觉干扰的原因,会导致更为详尽的数据细节难以被人理解。例如:在折线图上使用平滑线效果,会使折线线条变得圆滑,但是这却给眼睛拾取折线上每个数据点的位置带来了困扰。

案例

图15.2-1的仪表板案例数据来自图15.1-4。案例中有6个如图15.1-8所示的仪表盘部件,分别对应6个主要产品,放置在仪表板的最上方,归集为一组,这部分以展示实时数据为主。使用两个图15.1-9所示的条形图部件,并依次放置在仪表板左下方,各自归集为一组,这两个图表部件又可以视为一组,因为它与当前仪表盘月份相对应。使用4个如图15.1-9所示的折线图,归集为一组并放置在仪表板右下方。为使仪表板版面保持简单清爽,所有部件与数据集完全隔离,分别使用单独工作表放置,本案例中,Excel工作簿的“Data”工作表专门用来放置数据集,“Test1”工作表用来放置仪表板。

图15.1-4数据创建的仪表板布局

图15.2-1 图15.1-4数据创建的仪表板布局

图15.2-1仪表板所使用的部件及其外观样式设置,在读者学习完本书第2部分和第3部分内容后实现起来并不复杂。在此案例中6个仪表盘的制作数据由于比较复杂,专门使用一个“Chart”工作表来放置,指针数据分别使用6组数据来一个个对应。条形图和折线图分别使用两个系列,其中一个系列为辅助系列,仅有一个数据点,目的是为了保证图表刻度的最大值始终保持一致,不受当前显示数据影响,减少使用者获取数据时的误判。

BI仪表板:构成

“在天气、气候不佳时,飞行员的直觉往往是错误的。因此,在飞行中,要相信我们的仪表板。”

——摘自台湾大学教授刘顺仁《财报就像一本故事书》

将正确的数据使用多个图表展示出来,然后像“堆砌”砖块一样放置在一起的图表集合不能称为仪表板,这类应用几乎没有实用性,更像是一个图形垃圾堆。

行动前了解清楚自己的目标,并以此来着手准备数据是成功的一半。在搞清楚应该需要些什么部件,并且这些部件该如何进行布局前,采用何种形式、如何让其易于理解则是贯穿其中的要点。

从检视使用者需求和习惯入手,在第一时间,简单直接地提供有价值的信息,这是仪表板的基础。人们喜欢有条理的表达,将信息归类并建立层级关系是仪表板的筋脉所在。

每个仪表部件不应该是孤立的信息孤岛,不同部件间应该存在必要的相互关系,通过交互的方式,在部件间建立彼此的联系,更利于信息的整合,使诉求信息的表达更完整。

不同的仪表板,表达信息的方式方法,侧重点各不相同。把握好表达的技巧会使表达变得流畅,并使表达更加有力。

多个有机整合在一起的图表,整体应该有一个核心诉求,围绕该诉求来构建信息是仪表板制作的前提,并且需要剔除掉不必要的冗余信息,集中显示重点信息,勿使辅助信息和附加内容成为信息噪音。目的只有一个:提供最直接且有价值的信息用来辅助行动,而不仅仅是用来展示一堆数据。

BI与仪表板

在企业销售、财务、市场、制造、人事等诸多管理环节中,我们都会有意或是无意使用到多个交互式图表集合的报表,其实这些图表都可归属到仪表板的范畴。此类仪表板大多为企业的日常决策、警戒、分析服务,使用者往往具有决策权。所以需要设计与用户层次和知识水平匹配的仪表盘。同时应该具有侧重点,针对用户角色,也可能需要针对业务逻辑来设定预警提示。

名词解释


■ 商业智能(Business Intelligence,BI)

将企业中现有的数据转化为知识,帮助企业做出明智商业经营决策的一组工具集合。其前端展示多借用图解可视化的仪表板来展示数据当前状态,注重数据的时效性。

■ 仪表板(Dashboard)

最初来自监视当前数据状态的各类物理仪表面板,最为典型的应用是汽车和飞机的仪表面板,如图15.1-1所示。当前,仪表板已经成为一种综合信息展示手段,其概念已经被广泛应用到各领域的决策、分析与事务之中,如图15.1-2所示。狭义上主要用于展现基于定性的关键业绩指标KPI,广义上将多个仪表、图表、报表等内容整合在一个页面上进行显示的都算作仪表板。

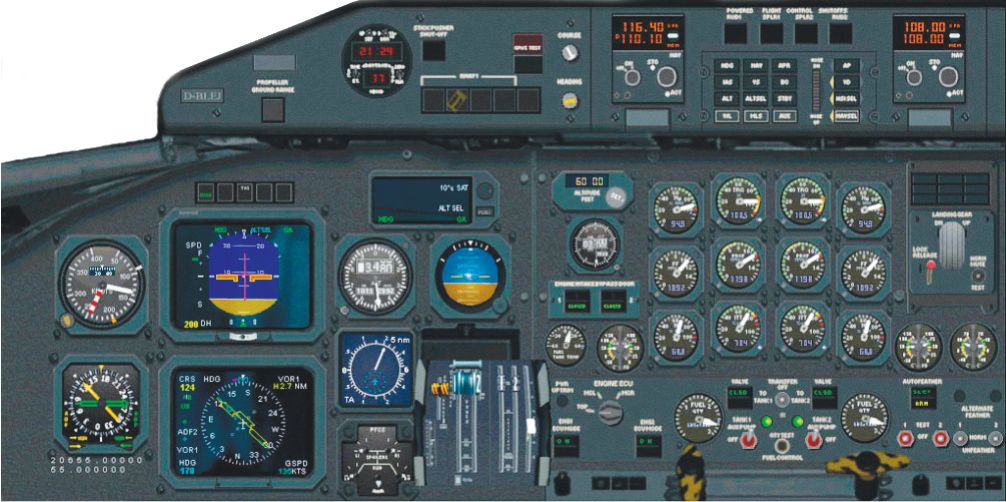

Dash 8飞机仪表面板

图15.1-1 Dash 8飞机仪表面板

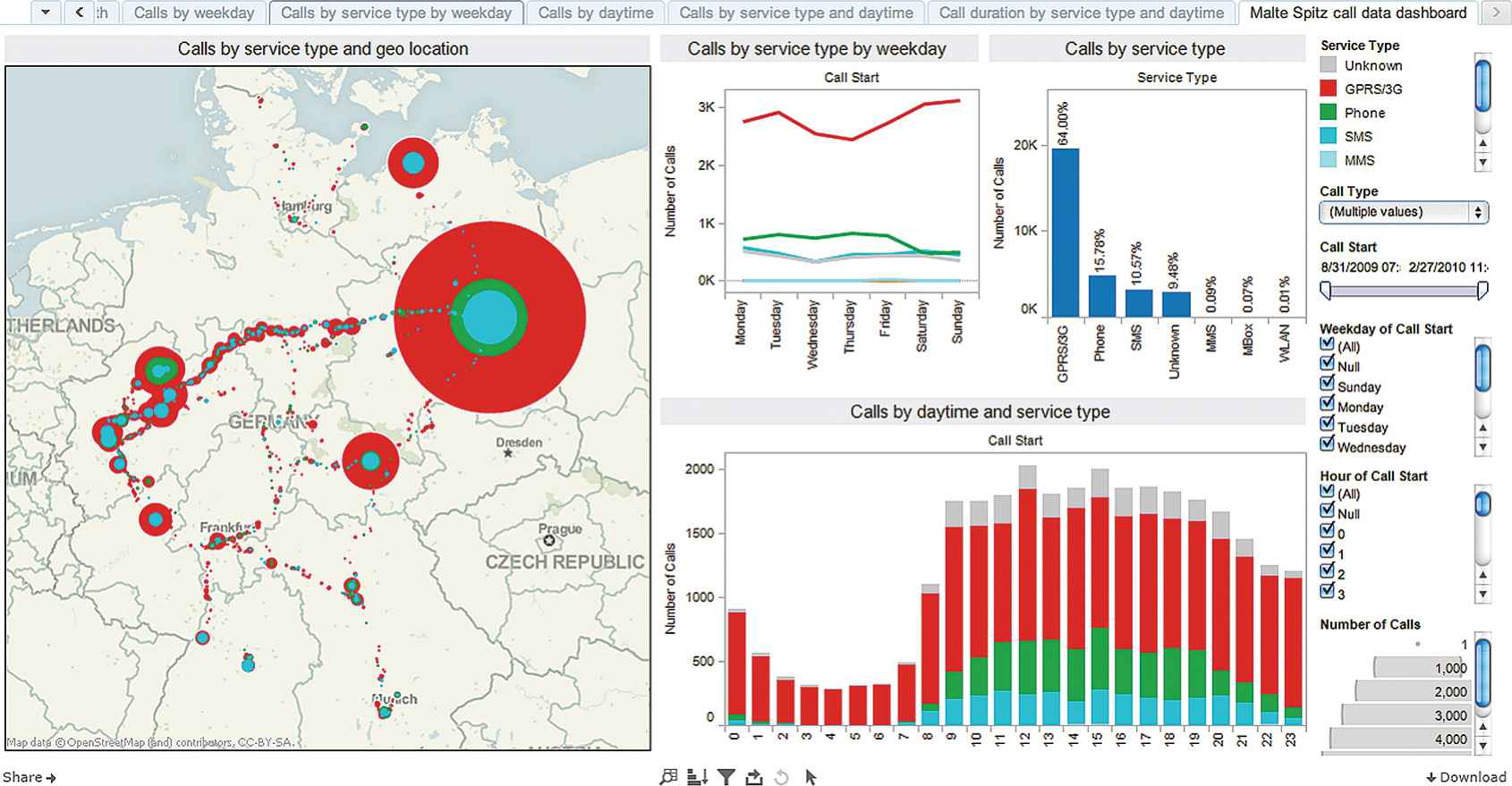

一个典型的BI仪表板案例

图15.1-2 一个典型的BI仪表板案例


仪表板旨在帮助我们获取数据集合的全局视图,在此基础上利用查询和分析、数据挖掘、联机分析处理OLAP等方法进行分析和处理,将最后成为辅助决策的信息使用图示化方法来呈现,为管理决策过程提供支持。从这些概念的初始提出,仪表板就和大数据量的分析与处理捆绑在一起,成为一种大数据量的分析处理解决方案,虽然BI仪表板的应用有大量专业软件可供选择,其实使用Excel同样可以完成这样的应用。

数据集合

数据集的数据必须充足,并提供多维度视角,可供多个不同诉求的图表所使用。仪表板所展示的数据集可以是来自现有Excel报表和文档,也可以是借助Excel外部数据工具获取到的网页数据,或是像SQL Server这类外部数据库中的数据,当然也包括其他类型文档中的数据。

数据评估

多数情况下,我们习惯使用现有数据,直接开始仪表板的制作过程,但我们却忽略了一个重要内容:到底是仪表板的具体功能重要,还是手头的数据重要?开始前梳理一下与之相关的以下问题很有价值:

  1. 通过仪表板需要让使用者知道些什么?
  2. 展示是针对整个企业范围,还是局部流程、单一产品或部门?
  3. 展示报告的影响是长期还是短期?是宏观战略层次还是特定战术角度的内容?
  4. 数据的时间范围是历史记录数据,还是单一时间的快照数据?是偏重实时数据的监控,还是基于当前数据的趋势预测?
  5. 展示界面是使用单一的图表样式,还是使用多个不同的图表样式?
  6. 展示是否仅使用汇总分析信息,还是包括更多细节层次的展示?
  7. 是直接明确告知使用者数据的结论,还是由使用者自主去评估数据的状态?

数据准备

上述问题的答案,需要对原始数据进行必要的整理,这些整理过程可能需要使用到数据透视表,或是使用Microsoft Query(如图15.1-3所示)来编写SQL语句代码。可以是每个图表关联一组数据,并置于多个不同的工作表中,也可以是多个图表关联一组数据,放在一个工作表中。

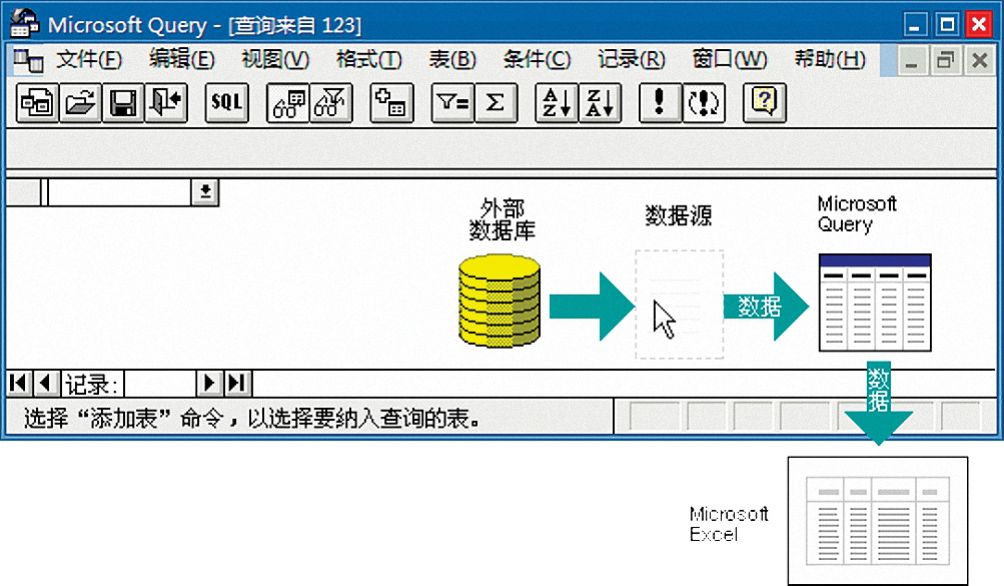

Excel中的Microsoft Query

图15.1-3 Excel中的Microsoft Query

收集或创建数据集时,需要把重点聚焦在重要指标上,如性能指标、趋势和变化。日常被使用到仪表盘的数据大致分为量化的和非量化两种,可量化的数据大多为水平与垂直比较型数据,非量化的数据则为前10项不良、前5大客户、待解决的问题与任务等这类信息。制作仪表板前,需要将非量化的数据进行量化处理,比如使用排序序号来处理。

案例

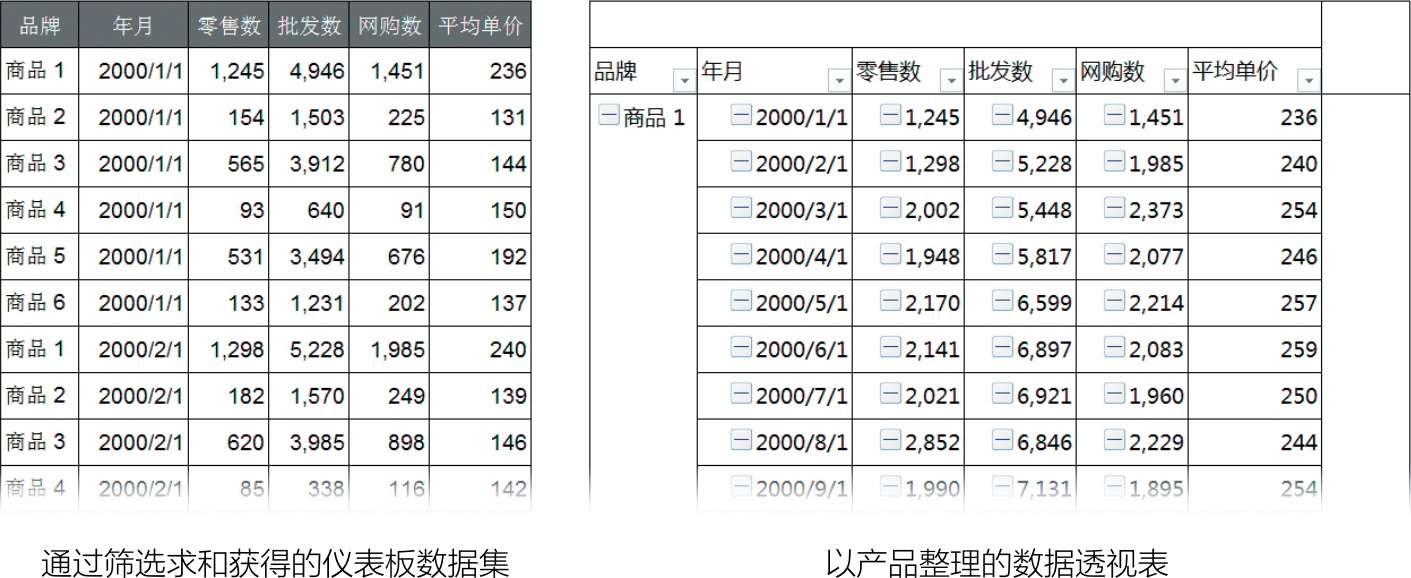

图15.1-4左侧的数据集是某公司2000到2010年间6个主要产品的销售状态数据,包括了零售数量、批发数量、网购数量、平均单价4个维度的信息。

仪表板案例数据集

图15.1-4 仪表板案例数据集

该数据集以商业企业销售活动为例,当SWOT分析中的优势(Strengths)、劣势(Weaknesses)、机会(Opportunities)和威胁(Threats)出现变化时,销售战略或战术就可能需要迅速进行相应的调整及改变。本案例中数据范围限定在该公司6类主要销售商品上,涉及按月展示的多个年度数据。由于涉及多个数据维度,需要包括水平与垂直的详尽比较,原始数据为与时间刻度关联的数据,进行水平比较较为简单,但是使用垂直比较时,这个数据集则需要进行必要的排布变换,本案例中使用数据透视表来进行数据的变换,变换结果详见图15.1-4右侧的数据透视表。

:图15.1-4中,右侧的数据透视表原始数据为左侧的数据集,所有字段排布在透视表布局的行中,如图15.1-5所示。当然,此处亦可使用筛选排序的方法实现。

图15.1-4右侧的数据透视表布局

图15.1-5 图15.1-4右侧的数据透视表布局

部件

构成仪表板的部件多为图表,除此之外仪表板还包括数值标记和交互部件。数值标记主要起诸如异常、正常等的定性反馈;交互部件使用在仪表板包含了交互作业的场景中,用来作为数据展示的触发器。

基本部件

a)基础图表:包括柱形与条形图及其堆积子类型、折线图、离散图等。

b)组合类图表:包括柱-线图、子弹图、箱线图等。

c)变形类图表:包括地图、仪表盘等。

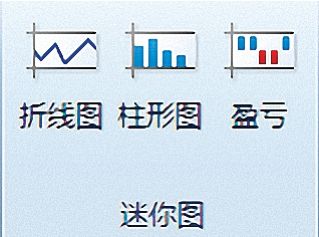

d)迷你图或波形图:Excel 2010新增功能,如图15.1-6所示。

图15.1-6 Excel 2010的迷你图

知识扩展


推荐迷你图或波形图插件

Sparklines for Excel®:一个基于Excel自定义函数和类模块编写的插件工具,包含大量图表类型,功能强大。链接地址[:该地址国内无法直接浏览]:

http://sparklines-excel.blogspot.com


e)表格也可视为部件,一般配合筛选和数据标记、迷你图一起使用。

数据标记

在Excel中,使用条件格式是数据状态标记的最佳解决方法。Excel 2003的条件格式非常简陋,但仍然是重要的标记方法。Excel 2007后,则可使用非常丰富的条件格式,尤其是图标集对于进行当前数据状态的标记最为方便,如图15.1-7所示。以下几类是主要的标记类型:

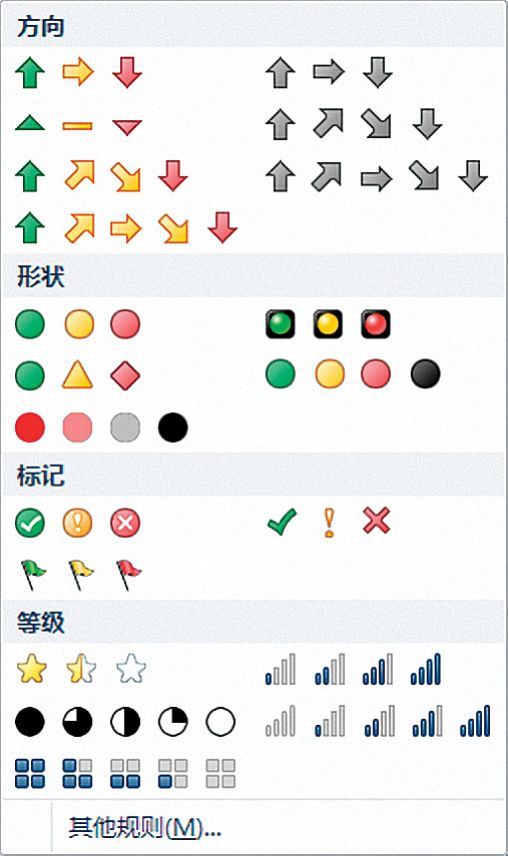

Excel 2007/2010条件格式图标集

图15.1-7 Excel 2007/2010条件格式图标集

a)警告:使用类似红绿灯的效果来直观预警数据状态。

b)上升/下降:使用箭头来直观描述数据的趋势。

c)开启/关闭:特定数据的标注,强调超出警戒线的数据。

交互部件

这些部件一般为Excel的工作表控件和窗体控件。如下拉列表、按钮、复选框等。其目的往往是使用者参与到仪表板的数据展示中,帮助使用者将关注的数据局部进行放大处理,或是将多个细节串联起来进行判断。

案例

图15.1-4的数据集,根据15.1.2节的分析,使用仪表盘和条形图、折线图来展示数据。仪表盘用来展示实时数据,并配合使用条件格式来标记数据状态,如图15.1-8所示。条形图用来细化6个产品间的垂直比较,以及用来细化零售数量、批发数量、网购数量3个销售数量的水平比较;折线图则用来分别展示零售数量、批发数量、网购数量、平均单价的历史数据状态,这两类基础图表如图15.1-9所示:

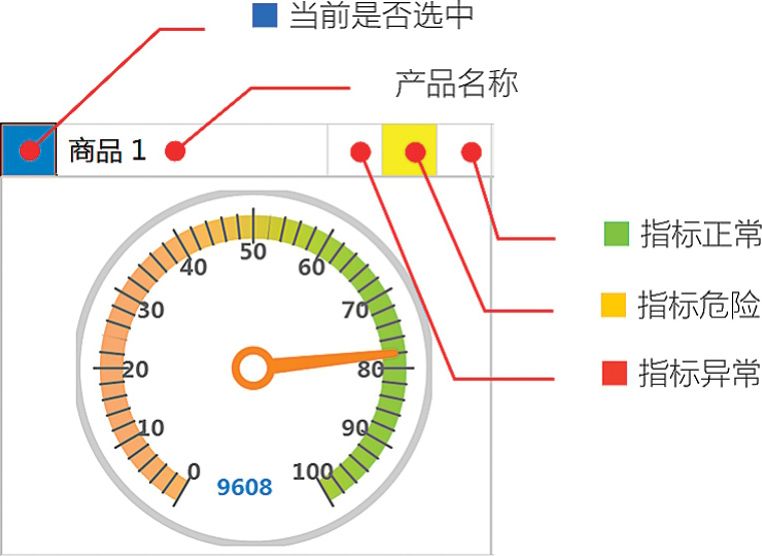

案例使用的仪表盘

图15.1-8 案例使用的仪表盘

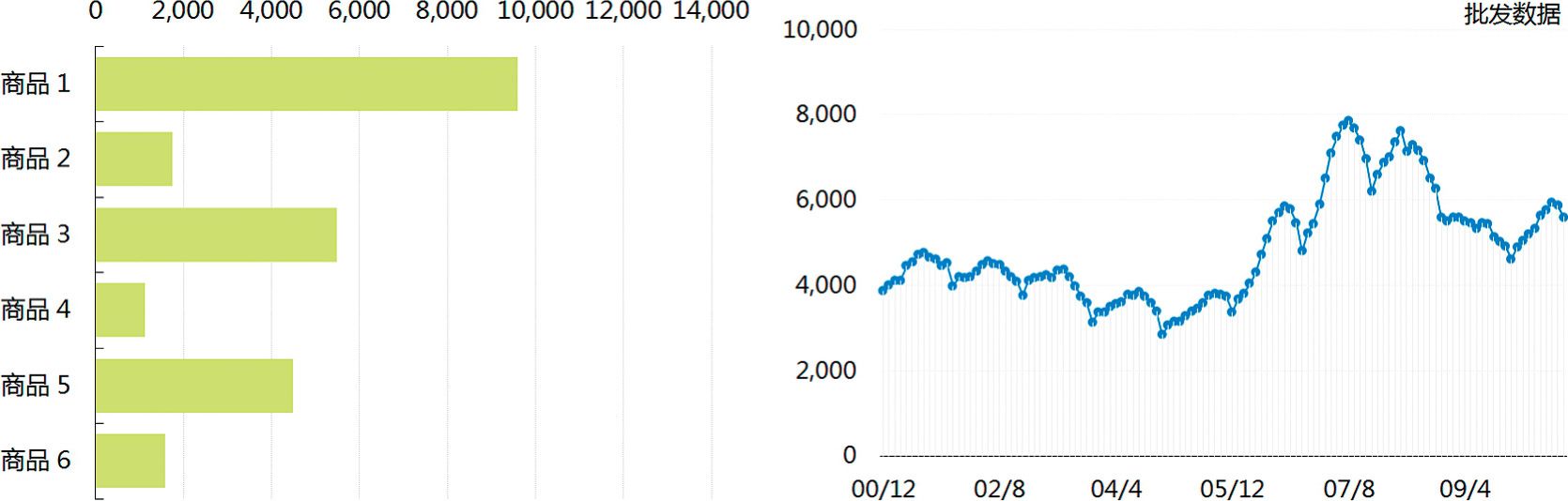

案例使用的其他图表部件

图15.1-9 案例使用的其他图表部件

Excel交互图表设计建议

Excel交互式图表的制作,除了遵循最为基本的图表设计原则外,还需要在细节上有必要的考虑,一股脑将数据和交互糅合在一起只会画蛇添足。交互式图表的使用并非适合所有数据及场景,开始前请思考清楚这样做是否必要,这非常重要。

基本建议

本·施奈德曼(Ben Shneiderman)在《用户界面设计:有效的人机交互策略(Designing the User Interface)》一书中,提出了八个经典的交互式设计指南,这些准则一样适用于Excel交互式图表的设计。

1.保持一致性

保持交互式图表交互风格的一致性,有利于更好的交互体验,比如将所有交互控件统一放置在图表的右侧或上方,并使用统一大小。

2.减少交互频率

设计时尽量考虑不要使用太多的交互控件,比如使用一个单选列表框控件即可解决问题,就无须使用多个选项按钮控件,控件太多会令使用者感到难度太高,无法驾驭图表。

3.提供有意义的回馈

当使用者做出一些动作时,应该提供回馈。比如图14.4- 1案例中,当使用者鼠标选取了该列数据后,虽然图表的数据变化了,但如果交互过程没有使用单元格条件格式来给予积极的反馈,使用者会误认为交互动作没起作用。

4.设计对话产生结束

一连串的动作应该被组织成开始、中间、结束三部分。当动作结束时,要提供回馈让使用者知道动作已经完成。在做下个一连串的动作之前,先告知使用者整个流程,能够减轻使用者的压力、提高满意度。比如:图14.4-3案例中,播放键的状态显示分别以三种方式来对应程序的开始、中间、结束。

5.提供简单的错误处理

最好不要让交互过程有严重错误的可能性。应该侦测可能导致的错误,并提供一个简单可理解的错误处理方式。比如图14.4-6案例的VBA代码段中,当原始数据区域为空时,使用对话框提醒使用者。

6.允许回到上一步

这个功能可以减低使用者的焦虑,因为使用者知道所有的操作可以重来。这个功能鼓励使用者探索不熟悉的选项。回到上一步的功能,可以包含一个或是一连串的动作。比如:图14.4-3和图14.4-6的滚动条滑块控件,可以非常方便地将滑块置于任意使用者希望的位置。

7.使使用者感到一切皆在掌控中

使使用者强烈地感觉到在控制图表的数据呈现,动作做出之后,图表提供相应回馈。在整个的交互设计上要让使用者作为动作的触发者,而不是响应者。

8.满足短期记忆需求

人类的短期记忆有限,因此呈现要保持简单,并同时包含最大限度的数据。这个非常重要,如果图表设计太过烦琐和复杂,呈现的效果最后只会是:噢!这个太炫了,至于图表的内容都有些什么则完全视若无睹。

必要的思考

交互式图表虽然在表达上使读者成为一个使用者参与到图表表达中,有趣且非常吸引眼球,使他们完全融入到图表呈现数据的过程。但笔者建议大家制作交互式图表时务必问问自己以下问题,以确认交互式图表制作是必要的,且是最佳的选择。

  1. 选择交互式图表的原因是什么?
  2. 平心而论使用交互式图表炫技和阐释观点这两者各占多少比例?
  3. 每个交互动作后,图表的诉求是否都可直接表达,而相互间没有影响?
  4. 交互式图表中是否已经包含了必要的强调,这些强调是否影响到诉求的表达?
  5. 最终观点的兜售概率是使用非交互式图表高,还是使用交互式图表高?

如果上述的回答得不到更好的答案,而我们必须要使用图表呈现多维度、多诉求的信息,此时不如将每个维度、每个诉求的信息用一个图表来表达,当这些图表构成多个图表集合时,其表达诉求的能力往往强过交互式图表。

Excel基于宏代码的交互

VBA也是交互式图表实现的重要方法之一,借助VBA不但可以很方便地处理使用定义名称、筛选、数据透视表无法完成的图表制作困扰,同时还可实现某些特殊效果的交互图表。

交互辅助

图14.4-1 的交互式图表没有使用任何我们已经熟知的触发器,触发采用鼠标点选数据区域的方式进行,在该案例中数据以列的方式被绘制到图表中,实际的触发过程利用工作表的Worksheet_SelectionChange事件驱动Excel强制重算来完成。

图14.4-1 使用VBA工作表事件驱动的即点即显交互图表

这个图表的制作过程使用到了条件格式、定义名称和VBA,此处的条件格式是为了高亮显示用户鼠标选取的列,并未参与图表的数据交互。以下是详细制作方法:

1.选中原始数据区的C5:F16单元格区域,设置条件格式如图14.4-2所示。

图14.4-2 单元格数据区域

2.分别定义“ChartData”、“Item”两个定义名称,公式详见图14.4-1案例左下方。

3.选中原始数据区的B4:C16单元格区域,制作柱形图,并美化为图14.4-1案例右上角图表样式。

4.修改图表柱形系列的SERIES公式为图14.4-1案例右下方箭头所指样式。

5.按下键盘Alt+F11组合键启动VBE界面,在对应工作表宏代码编辑区,键入以下VBA代码段:


程序代码:14.4-1 工作表事件驱动公式重算


动态可视

汉斯·罗斯林(Hans Rosling)在著名的TED大会演讲人口和世界各国经济时,展示了一个非常有趣且强大的图表:运动图(Motion Chart),图14.4-3即是该类型图表的一个演绎案例。这个交互式图表展示了1959年至2006年间全球平均气温与二氧化碳含量、太阳黑子数3者间的关系,使用了12个复选框和1个滚动条工作表控件来分层展示数据,复选框控制显示月份,滚动条驱动图表显示当前年度。

图14.4-3 使用VBA驱动的运动图(Motion Chart)[数据来源:NASA.gov美国国家航空和航天管理局网站]

这个案例的制作过程,VBA只是响应自动展示的播放按钮,除此之外并未参与图表的其他交互过程,其他交互过程完全依赖定义名称和工作表控件的配合。以下是详细制作方法:

1.额外增加“月”和“年”两个辅助列,相应的函数公式见图14.4-4箭头所指。

图14.4-4 图14.4-3案例实现第一步数据整理

2.参照如图14.4-3图表右侧样式,依次添加12个复选框工作表控件,并分别指定其对应单元格链接为R5~R16的单个单元格。

3.添加如图14.4-3所示的滚动条工作表控件,设置如图14.4-5所示的对话框参数。

图14.4-5 图14.4-3案例滚动条设置

4.依次添加如下方所示的36个定义名称:

5.生成气泡图,添加12个图表系列,依次按顺序将自第5行数据的“月”数据指定给系列的名称;定义名称Xdata指定给系列的X值数据,定义名称Ydata指定给系列的Y值数据,定义名称Ydata指定给系列的气泡大小,定义名称的序号与系列序号一个个对应。美化为图14.4-3的图表样式,图表的SERIES公式类似于:

6.在单元格K27输入公式:,通过“=”与图表标题相关联,并美化为图14.4-3的图表右上角所示样式。

7.添加按钮工作表控件,并同下方的工作表VBA代码相关联。


程序代码:14.4-2 CommandButton1_Click播放按钮单击事件


:该VBA程序中并未使用类似Application.Wait(Now+TimeValue(“0:00:01”))的代码,是因为使用Sleep函数更加流畅和自然。

这个案例的实现过程其实不算复杂,但36个定义名称的编辑和设定,以及图表赋值的过程,操作步骤虽然简单却没有效率。以下是针对这3个作业的VBA宏代码段,供读者参考:


程序代码:14.4-3 NameWrite 36个定义名称编写



程序代码:14.4-4 NameSet 36个定义名称设定



程序代码:14.4-5 ChartSeries图表系列与定义名称关联


动态区间

图14.4-6的案例常见于互联网中,尤其是股票数据的展示中常见,但遗憾的是在Excel中要直接实现这样的效果需要使用两个滚动条来实现,要达到同等效果需要相对复杂的VBA编程,且演示的效果非常不友好。为此笔者编写了一个区间滑块控件来实现该效果,同时最低限度地使用VBA编程来实现同样的效果。

图14.4-6 范围区域滚动条制作的股票图

该控件在使用前需进行RegSvr32注册,注册后即可在工作表中调用该窗体控件。需注意:该控件不支持打印和打印预览,否则控件将不可使用,需关闭后重新打开;Windows 7中注册需要使用管理员权限,注册后可能无法直接通过Excel的控件工具箱来调用;某些没有及时打上补丁的Excel 2007/2010版本不支持,在Excel 2003工作表中可直接使用,所有版本都可以打开运行对应版本的本节案例工作簿。以下是结合该控件的案例制作说明:

1.分别定义以下6个定义名称:

2.设置图14.4-6右侧S4~S9单元格的样式。

3.在窗体控件的[其他控件]中查找控件,并绘制到单元格中。Windows 7下若注册后,若找不到该控件,可在设计模式下复制粘贴本案例中的控件对象到你需要的工作簿中。在Excel2010中若出现:运行时错误’1004’,可鼠标点击[确定]后,以Excel2007和2010的新格式保存该文档,退出,再次打开,控件就被绘制到工作表中了。

4.选中该控件,在VBE工作表宏代码编辑区编写如下代码:


程序代码:14.4-5 ctlRangeSlider1_Scroll区间滑块的滑动事件


5.选中原始数据,制作股票图,并美化为案例图14.4-6的图表样式。

6.依次修改图表系列的SERIES公式如下:

7.选中图表,并设置图表图表区背景为无,然后选中I4:P5单元格区域,合并单元格并设置公式为:

:该案例和其他交互式图表相同,坐标轴均使用固定刻度设定。

学习思考


不同版本的Excel ,视是否有及时更新补丁和Windows作业系统影响,在这个案例中的交互体验完全不同,有些版本来得顺滑,有些则会出现卡顿和闪屏。


图表事件

图14.4-7案例模仿自《经济学人》杂志网站,这个案例中使用到了热力数据地图,窗体控件为切换按钮,且利用了图表事件来参与交互式体验,使单击图表系列变为触发图表数据变化的触发器。

图14.4-7 模仿《经济学人》杂志网站制作的交互热力数据地图

由于图14.4-7案例右侧的条形图使用了排序模式,实现过程使用到了辅助数据区来进行数据的排序作业。以下是详细的制作说明:

1.将图表和原始数据所在工作表分离,原始数据放置到Chart Data工作表中,包括了GDP、人均GDP、人口、出口4个大类,依次对应地图上方的4个切换按钮,每个大类又有3个小项,分别和图表系列相关,如图14.4-8所示。

图14.4-8 图14.4-7案例的原始数据[数据来源自:《经济学人》杂志网站和网络]

2.参考案例11.4-1的实现过程,制作XY散点数据地图,地图数据放置在Map Data工作表中。

3.在图表右侧的AD4:AI38单元格区域中分别设置如图14.4-9所示的辅助数据列来进行对原始数据区数据的排序,各列单元格详细公式设置如图14.4-9箭头所指。

图14.4-9 图14.4-7案例的辅助数据区域设定

4.选中辅助数据AF4:AE38,在地图右侧制作条形图表,并美化图表为图14.4-7案例右侧的条形图样式。

5.定义“Chart2Data”、“MapXData”、“MapYData”3个的定义名称,公式依次如下:

6.选中条形图,添加新图表系列“辅助”,并修改图表系列的SERIES公式如下:

7.选中XY散点地图,添加新图表系列“辅助”,并修改图表系列的SERIES公式如下:

8.设置XY散点地图图表区和绘图区为透明样式,合并C6:I7单元格区域,并设置公式为:

9.分别合并C18:F18、C19:F19、C20:F20、C21:F21单元格区域,然后设置C18:F21单元格区域,如图14.4-7案例左下方红色方框的样式,并依次设置公式为:

10.分别设置AB5:AB9单元格区域的样式如图14.4-7案例最右侧单元格所示,在XY散点地图上方依次添加4个窗体切换按钮,并在设计模式下,依次修改Caption属性为“国民生产总值”、“人均国民生产总值”、“人口”、“出口”。最后在VBE的Test1工作表宏代码编辑区编写如下代码:


程序代码:14.4-6 Worksheet_Activate工作表激活事件



程序代码:14.4-7 ToggleButton1_Click 第1个切换按钮被按下



程序代码:14.4-8 ToggleButton2_Click 第2个切换按钮被按下



程序代码:14.4-9 ToggleButton3_Click 第3个切换按钮被按下



程序代码:14.4-10 ToggleButton4_Click 第4个切换按钮被按下



程序代码:14.4-11 XYChartUpdate 按钮切换时XY散点地图热力颜色更新


11.在VBE界面,新建一个类模块“Class1”,编写如下代码:


程序代码:14.4-12 Class1类模块代码


12.在VBE界面,新建一个模块“模块1”,编写如下代码:


程序代码:14.4-13 模块1的ClassClose 释放图表事件的关联



程序代码:14.4-14 模块1的ClassOpen 建立图表事件的关联

模块1的ClassOpen 建立图表事件的关联


13.在VBE界面的ThisWorkBook工作簿打开和关闭事件中,编写如下代码:


程序代码:14.4-15 Workbook_BeforeClose 工作簿关闭事件

Workbook_BeforeClose 工作簿关闭事件


程序代码:14.4-16 Workbook_Open 工作簿打开事件

Workbook_Open 工作簿打开事件


当Excel图表绘制在图表工作簿中时,可在VBE的图表工作表中直接调用编写Excel图表事件代码,若是图表嵌入在Excel的非图表工作表中,则必须以类模块的方法来调用这些事件,图14.4-7的实现就是使用类模块的一个案例。而这类事件在日常图表制作中使用相对较少,只有在较为复杂的交互式图表中才有可能使用到。以下是Excel支持的图表事件列表,如表14.4-10所示。

Excel支持的图表事件

表14.4-10 Excel支持的图表事件

笔者确认SeriesChange事件在Excel 2007/2010中亦不适用,但在Excel 2007/2010的帮助文档中并未列出该事件不被支持。

小技巧


关于图表名称

涉及VBA编程的图表,一个好的建议是使用英文字母来命名。毕竟Excel底层基于英文,使用英文的兼容性强过汉字。修改图表的名称请使用选择对象按钮,然后鼠标选取图表,在公式编辑栏前的输入框中修改。

14.4-2文件夹下包含了笔者开发的RangeSlider.ocx控件,在使用该控件前请单击“注册RangeSlider.bat”批处理文件注册,卸载请使用“卸载RangeSlider.bat”批处理文件,Windows 7需管理员权限。本章案例目录的Next.ico和Pause.ico图标对应图14.4-3案例的播放按钮,其案例文档为14.4-1。

Excel数据透视图

Excel数据透视表是强大的数据整合处理引擎,可非常方便和灵活地对数据进行汇总、加工、处理。架构在数据透视表基础上的数据透视图,具有灵活的数据查询功能,是Excel中最为直接的交互式图表。可借助数据透视表,结合定义名称,使用常规图表来制作交互图表。

传统应用

在实际作业中,我们往往需要处理未经加工处理的杂乱数据。图14.3-1的表格是一个混合了多种产品、多状态、多属性的进货与销售数据表,共使用了761条记录,其次该数据表的数据日期分布很零散,需按年按季度来汇总统计。这样的数据若使用图表表达,就必须借助如图14.3-2所示的数据透视表功能。否则,使用一般方法来处理数据将非常费事,且很难快速制作出有价值的图表。

图14.3-1 数据透视图案例原始数据

原始数据整理后的数据透视表

图14.3-2 原始数据整理后的数据透视表

在使用原始数据来生成图14.3-2的数据透视表时,该透视表的布局如图14.3-3和图14.3-4所示。当生成透视表后,需选中透视表的“发生日期”字段,单击鼠标右键,在弹出菜单中:Excel 2003选“组及显示明细数据”> “组合”;Excel 2007/2010选“创建组”。在弹出的对话框(如图14.3-5所示)中,点选“季度”与“年”,Excel 2007/2010另需在“年”字段的设置“布局和打印”中勾选“以表格形式显示项目标签”。

Excel 2003数据透视表布局

图14.3-3 Excel 2003数据透视表布局

Excel 2007/2010数据透视表布局

图14.3-4 Excel 2007/2010数据透视表布局

字段分组设置对话框

图14.3-5 字段分组设置对话框

由于数据透视表在处理该案例的“数量”和“金额”两项求和项时,交互作业无法直接使用图表上的交互按钮来完成,必须借助“数据透视表字段列表”窗格来处理,因此这个案例中分别使用如图14.3-6所示的两个数据透视表来处理“数量”和“金额”两项求和项。

原始数据整理后的最终数据透视表

图14.3-6 原始数据整理后的最终数据透视表

:两个数据表间要保留足够的间隔单元格,因为数据透视图的交互展示,是直接对数据透视表的操作,这种操作会导致单元格格式的变化,尤其是透视表间的间距太小时。

当完成数据透视表的布局后,制作数据透视图就变得非常简单。直接选中相应的数据透视表,然后制作簇状柱形图,依次可生成如图14.3-7所示的两个数据透视图,这两个图表的交互作业完全依赖于数据透视图的交互按钮。

最终数据透视图

图14.3-7 最终数据透视图

虽然此类数据透视图表制作起来非常简单,但可视化效果并不好。以下列举了一些数据透视图表的局限,供读者使用数据透视图表时参考:

1.按钮类元素所占的图表面积太大且无法移动位置,由于数据透视图的数据信息一般都比较大,因此展示效果给人较强的局促感。

2.数据透视图中图表元素的格式化设置,往往随交互按钮的触发操作而导致丢失,因为每次的数据交互,数据透视图都进行了再次完全重绘。

3.数据透视图对组合类图表的支持非常有限。有时在交互操作后,系列的图表类型会发生变化,尤其是在改变图表系列个数时。

数据的OLAP操作

数据透视表可以实现数据处理中经常被提及的OLAP的多维分析操作,包括钻取(Drill-down)、上卷(Roll-up)、切片(Slice)、切块(Dice)以及旋转(Pivot)。这是一组对普通人而言不知是何物的术语,为了更好地使大家理解这些概念,以下将以图14.3-1的数据表展开简单说明。

名词解释


■ OLAP(On-line Analytical Processing,联机分析处理):

基于大数据量、多指标基础上的各种数据整理与分析方式集合,简单理解就是:Excel中基于数据透视表的各类透视过程。对于复杂的大型数据集而言,Excel的处理能力不足应付时,可以使用微软专门基于SQL Server的工具集Microsoft SQL Server OLAP Services,该工具是为处理数据的OLAP应用而生。

❶数据立方体(Data Cube):

其实就是需要分析的原始数据集合,此处图片只是示意,实际的数据维度远不止3维。此处可以理解为图14.3-1的数据表。

❷钻取(Drill-down):

将汇总数据拆分成更细节的数据,比如图14.3-2的透视表在未进行分组时的日期状态。

❸旋转(Pivot):

即互换维的位置,简单而言就是行列转换,Excel中的转置功能即属于此操作。如基于图14.3-2的数据表透视表将“发生日期”和“品种”两个字段进行相应的交换。

❹切块(Dice):

选择特定区间数据或者某特定指标进行分析,如选择图14.3-1数据表中所有产品上半年的销售数量与销售金额。

❺切片(Slice):

选取特定维度的数据进行分析,如只选择图14.3-1数据表中各季度产品A的销售数量数据。

❻上卷(Roll-up):

钻取的逆操作,简单地理解就是Excel的分类汇总,如只将图14.3-1数据表中日期销售数量汇总为各年度数据。


这些概念也许显得晦涩和难懂,但其实在制作交互式图表的过程中,我们都有意或无意在使用这些操作方法,因为交互式图表依赖这样的数据操作。如果单纯使用函数公式来处理如此庞杂的数据,将变得不具可操作性,因此借助Excel的数据透视表功能就显得非常必要。随着Excel的推陈出新,Excel在不断加强数据透视表功能,在Excel 2010中,已经添加了切片器功能,该功能基于数据透视表和SQL应用。

与定义名称结合

图14.3-7 透视图表在操作上的不友好,导致我们必须要考虑一个非常现实的问题:如何借助常规图表结合数据透视表来制作交互式图表。有个非常令人困扰的问题是:如果图表引用的数据来源自Excel的数据透视表,该图表会被Excel强制变为数据透视图。

Excel 2003中,可以先使用图表向导来生成一个空白图表,然后使用数据拖曳方式添加系列,但该方法并不非常可靠,在不确定的状况下,该图表依然会被Excel自动设置为数据透视图。在Excel 2007和2010中则完全无望,拖曳功能也不再被支持。但并非没有办法来实现这样的操作,借助定义名称的方法,传统Excel图表和数据透视表可以被有机地结合在一起。图14.3-8所示的案例,就是图14.3-7的常规图表演绎,该图仅使用了一个图表来展示“数量”和“金额”两项求和项。

数据透视表和定义名称结合的案例

图14.3-8 数据透视表和定义名称结合的案例

这个图表的制作过程基于图14.3-7案例数据透视表,通过使用4个数据透视表来实现,这些透视表和图14.3-3的结构基本相同。制作方法说明如下:

1.参照图14.3-6数据透视表的生成过程,生成如图14.3-9所示的4个数据透视表。

图14.3-8案例4个数据透视表

图14.3-9 图14.3-8案例4个数据透视表

2.新增“类别”、“状态”两个辅助列,相关内容参照图14.3-8设置即可。再依次新增4个触发链接列“状态”、“类别”、“年度”、“分类”,除“分类”为5个单元格外,其余皆为1个单元格。

3.分别添加以下工作表控件:两个组合框、两个分组框、3个选项按钮、5个复选框。分组框并不参与触发作业,仅为视觉分组,排布和外观设定参照图14.3-8设置即可,数据源区域和单元格链接从上到下依次为:

  1. 组合框1中数据源区域为$C$5:$C$6,单元格链接为$F$6;
  2. 组合框2中数据源区域为$D$5:$D$6,单元格链接为$G$6;
  3. 3个选项按钮的单元格链接为$H$6;
  4. 复选框1的单元格链接为$I$6;
  5. 复选框2的单元格链接为$I$7;
  6. 复选框3的单元格链接为$I$8;
  7. 复选框4的单元格链接为$I$9;
  8. 复选框5的单元格链接为$I$10。

4.分别定义“AData”、“BData”、“CData”、“DData”、“EData”、“分类”、“刻度”7个定义名称,公式如下所示:

5.生成无数据的簇状柱形图,依次添加6个图表系列,这6个图表系列的SERIES公式依次为:

6.将系列6“刻度”的图表类型改为XY散点图,并将图表按照图14.3-8右侧图表样式美化即可。

图14.3-8案例图表是为了学习如何将数据透视表和定义名称结合,以及如何使用选项按钮和复选框工作表控件。该案例图表仅比直接使用数据透视图的可视化效果好,但并不是一个值得称道的图表。

小技巧


交互式图表动态设置数值坐标刻度,使其保持一致。

由于涉及“金额”和“数量”两个不同量纲,图表的数值坐标无法直接手工设定为统一刻度,图14.3-8的系列6“刻度”即是为保证刻度的一致性而设(图表中并未隐去,实际作业中可设置其为无标记点)。

:本章所有的案例,均对图表的数值坐标进行了统一设置。

文档14.3-2是图14.3-8案例使用列表框工作表控件的复选选项实例,文档中获取复选数值使用了xlm4.0宏表函数。该文档仅限在Excel 2003中使用,在Excel 2007/2010中已不可使用,因为该功能已经不被支持,若需使用应借助VBA来处理。

Excel图表和函数公式高级应用:定义名称

定义名称是Excel图表和函数公式的一类高级应用,此类应用完全脱离工作表的单元格存储限制,是运行在Excel后台的一组逻辑计算或单元格区域引用。其可以被图表和其他函数直接调用,使用Excel定义名称制作交互式图表最为常见,也是交互式图表中最为灵活的一类应用。

动态更新

图14.2-1是图14.1-9完全定义名称的演绎,没有使用任何辅助单元格区域。这种方式的好处是可以更好地组织工作表的页面布局,并减少由于鼠标误操作带来的错误,但同时该方式也增加了制作难度,因为调试和修改这些定义名称并非易事。

完全利用定义名称以行为单位制作的交互图表

图14.2-1 完全利用定义名称以行为单位制作的交互图表

图14.2-1案例动态选择图表的源数据区域以行为单位,图14.2-2的案例则是一个以列为单位的案例,这两个案例的唯一不同是OFFSET函数中:上(下)偏移的行数、左(右)偏移的列数,以及返回引用区域的行/列数的赋值。

完全利用定义名称以列为单位制作的交互图表

图14.2-2 完全利用定义名称以列为单位制作的交互图表

图14.2-2的触发器此处使用的并非数据有效性,而是工作表控件,这种控件有别于窗体控件,工作表控件可以直接通过关联单元格实现触发驱动,而窗体控件则完全需要使用VBA代码来驱动。图14.2-3列出了在不同Excel版本中的这两种控件,❶是工作表控件,❷是窗体控件。Excel 2003调用这两个菜单,需要鼠标移至菜单栏空白处,鼠标右键分别勾选“窗体”和“控件工具箱”;Excel 2007和2010只需在Excel选项的自定义功能区中勾选开发工具即可。

交互图表使用的控件触发器

图14.2-3 交互图表使用的控件触发器

图14.2-4是图14.2-2案例的组合框触发器属性对话框。调用该对话框只需鼠标右键选中控件,并在弹出菜单中选取“设置控件格式”即可。在该对话框中的数据源区域对应于显示在下拉选框中的项目,此处可使用定义名称;单元格链接对应于下拉选框响应鼠标选取项的数值序号存储单元格。工作表控件也可指定宏,在单击控件时可触发执行VBA宏代码。

工作表控件组合框的属性对话框

图14.2-4 工作表控件组合框的属性对话框

当熟悉了定义名称和工作表控件,就可以将这两者结合起来使用,并在图表源数据中引用这些定义名称。此时图表就变得动态交互了,整个过程其实并不复杂,关键在于Excel函数公式的构建。

切片展示

大多数情况下,使用Excel制作交互式图表和切豆腐一样。图14.2-5案例的原始数据区就是一个具有代表意义的交互图表,鼠标每选取一项,图表上蓝色折线即会高亮标注此项代表的数据。此案例中所有数据都被按行放置到了图表中,以方便比较,但由于焦点只有一个,整个图表的呈现效果并不凌乱。

数据切片展示的交互式图表

图14.2-5 数据切片展示的交互式图表

这个案例的制作并不复杂,制作过程说明如下:

  1. 选择数据区,数据产生在行,生成折线图。
  2. 将这12个系列依次设置线形为最细,颜色为淡灰色,数据标记为无线无填充。
  3. 定义“名称”和“Y值”两个定义名称,公式详见图14.2-5左侧表格下方。
  4. 额外添加一个系列,系列SERIES公式见图14.2-5右侧下方箭头所指位置。
  5. 添加一个列表框工作表控件,数据源区域为“№”列数值,单元格链接为控件下方的H17单元格,选定类型为单选。

多层次

更多的情况是:我们所面对的数据,往往并非单纯的一个层次,可能的情况为多个层次组成。图14.2-6案例的原始数据就是由大类和小类两层结构组成的案例,该案例是某公司不同产品月度销售数据的动态展示图表,触发驱动采用了两个工作表组合框控件,来分别管理不同的层次结构。

多层次定义名称交互图表

图14.2-6 多层次定义名称交互图表

这个图表的制作过程并不复杂,但是相对较为繁杂。关键的部分是定义名称,首先图表系列的引用数据采用的是两层OFFSET函数来响应触发选择,其次是第2层触发使用的工作表组合框控件,其数据源区域为定义名称赋值引用,而非单元格引用。以下是详细制作步骤:

  1. 选择数据区行表头和下方第一行单元格,数据产生在行生成柱形图,并美化为图14.2-6右上侧图表样式。
  2. 将横坐标设置为分类坐标,并设置坐标格式为:[=39814]yyyy”-“m;”‘”m。
  3. 定义“Data”和“DataList”两个定义名称,公式详见图14.2-6右侧最下方。
  4. 修改图表系列SERIES公式为图14.2-6橙红色箭头所指位置。
  5. 添加两个组合框工作表控件,第1个控件数据源区域为数据区下方的“分组”列数值,单元格链接为D19单元格;第2个控件数据源区域为定义名称“DataList”,单元格链接为D20单元格。

多视角

图14.2-6案例亦可能面临如下的使用情况,即除了表达横向比较外,也可能会有单个月份的产品纵向比较的需求。此时等于在图14.2-6案例基础上又增加了1个比较维度,其为“月份”和“具体月份”两个层次,且这个维度表达在图表上必须为横向比较的条形图表,图14.2-7案例右上角的图表即是该需求的实现。

多层次多角度定义名称交互图标

图14.2-7 多层次多角度定义名称交互图标

这个图表的制作过程建立在图14.2-6案例实现基础上,额外增加了一个图表系列来实现纵向比较。由于是柱形和条形图的组合,因此该图表是一个主次坐标图表,在处理数值轴坐标时,这个案例使用了XY散点来模拟,否则效果不尽如人意。当在第一个下拉列表框中单击“月份”,则显示条形图表系列,其余选项为柱形系列,第2个下拉列表框亦跟着变更选项为月份列表。此处当显示条形系列时,为了将柱形系列隐藏,柱形系列的分类标志和数值指向了空单元格引用。以下是制作方法:

1.选择数据区行表头和下方第一行单元格,数据产生在行生成柱形图,并美化为图14.2-6右上侧图表样式。

2.将横坐标设置为分类坐标,并设置坐标格式为:[=39814]yyyy”-“m;”‘”m。

3.新增“月份”、“辅助X1”、“辅助Y1”、“辅助X2”、“辅助Y2”5个辅助列,涉及公式如下:

“辅助X1”:=0.5+7/5*(ROW()-19)

“辅助Y1”:=IF($B$19=4,25,7)

其他的参照图14.2-7设置即可。

4.分别定义“AItem”、“BItem”、“ItemList”、“AData”、“BData”、“Xdata”、“Ydata”、“XErrData”和“YErrData”9个定义名称,公式如下:

5.修改柱形图表系列SERIES公式为:

6.新增图表系列,并更改系列图表类型为条形图,修改图表系列SERIES公式详见图14.2-7橙红色箭头所指位置。

7.将新增图表系列的填充色如图14.2-7右上侧的图表样式美化。

8.再新增一个XY散点图表系列,用来模拟数值轴刻度。该图表系列的系列公式为:

具体使用数据见“辅助X1”、“辅助Y1”。“辅助X2”、“辅助Y2”两个辅助列分别用来设置XY散点误差线X的正误差值和误差线Y的负误差值,依次使用“XErrData”和“YErrData”两个定义名称。

9.添加两个组合框工作表控件,第1个控件数据源区域为数据区下方的“分组”列数值,单元格链接为B19单元格;第2个控件数据源区域为定义名称:“DataList”,单元格链接为B20单元格。

该案例的制作步骤相对繁杂,读者需要花些时间来理解定义名称和各个系列的设置。以上的过程仅是一个非常简单的描述,具体的实际操作,需要读者参照案例,反复演练学习。

提示


定义名称的命名字符需注意:

1)不能以数字开头,或单元格地址、以数字作为名称,如2Data或B3都不可以。字符中不可包含字母R、C、r、c,因为和单元格的R1C1引用样式冲突。名称中不能包含空格,但可用下划线或点号代替,其它非字符尽量避免使用。

2)字符最大不能超过255个字符。

3)勿使用保留字段,比如:Print_Titles和Print_Area。
